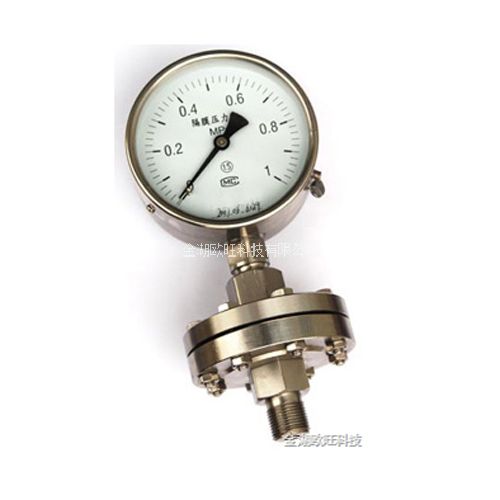

膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材料。

結構原理
     儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
     儀表的作用原理是基于彈性元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。

主要技術指標
精確度等級：2.5
使用環境溫度：-40~+70℃；相對濕度不大于90％
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04％／℃
工作位置：垂直安裝
外殼防護等級：IP64



· 標度范圍、外形尺寸及重量

型 號	標 度 范 圍	承壓部尺寸D1	表殼外徑D	重量kg
YPF-100A	0~0.06、0~0.1、0~0.16、0~0.25、0~0.4、 0~0.6、0~1、0~1.6、0~2.5、-0.1~0、 -0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、 -0.1~0.9、-0.1~1.5、-0.1~2.4MPa	φ85	φ100	1.6
YPF-100B YPF-100B-F		φ115
YPF-150A		φ85	φ150	1.8
YPF-150B YPF-150B-F		φ115
YPF-100B YPF-100B-F	0~1.6、0~2.5、0~4、0~6、0~10、 0~16、0~25、0~40* -1.6~0、-2.5~0、~4-0、-6~0、-10~0、 -16~0、-25~0、-40~0* -0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、 -8~8、-12~12、-20~20*KPa	φ160	φ100	2.9
YPF-150B YPF-150B-F		φ160	φ150	3.2

 * 0~40、-40~0.±20KPa規格承壓部尺寸D₁為φ85。

· 導壓系統及外殼等主要零件的材質

型 號	名   稱	導 壓 系 統			表殼材料
		膜 片	法蘭接頭	密封墊圈
YPF-100A        150A	膜片壓力表	Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa)	1Cr18Ni9	丁腈橡膠	鑄鋁
YPF-100B        150B	不銹鋼 膜片壓力表			聚四氟乙烯	1Cr18Ni9
YPF-100B-F        150B-F	法蘭不銹鋼 膜片壓力表


外形尺寸



	YPF-100A	YPF-100B	YPF-100B-F	YPF-150A	YPF-150B	YPF-150B-F
D	φ100	φ110	φ110	φ150	φ160	φ160
H	66	66	66	91	91	91
h	32	32	36	32	32	36
