概要

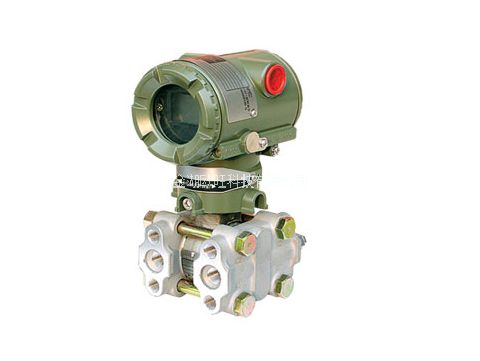

   ECA120A微差壓變送器用于測量微小差壓，然后轉變成4～20mADC的電流信號輸出。
   ECA120A也可與HART275手操器互通訊，通過它們進行設定、監控等。
功能規格
輸出
2線制,4～20mA DC輸出,數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓
10.5～42V DC(工作狀態)
(10.5～30VDC本安型)
16.4～42V DC(數字通訊)
(16.4～30VDC本安型)
負載(輸出信號代碼為D和E時)
0～1335Ω工作狀態
250～600Ω數字通訊
HART
通訊距離
用多芯雙絞線，通訊距最大可達1.5km，通訊距離因電纜類型而異。
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2～64秒范圍可調
工作壓力
-50～50kPa（-7.25～7.25psi)
環境溫度
-25～80℃(-13～176°F)
接液溫度
-40～120℃(-40～248°F)
性能規格
調量程的參考精度
(包括從零點開始的線性、滯后性和重復性)
±0.2%、±0.1%(高精度型)

型號和規格代碼表：

型號	規    格    代    碼									說    明
ECA120A	………………………………									差壓變送器
輸出信號	-E…………………………… -D……………………………									4～20mA,HART協議數字通信 4～20mA
測量量程 (膜盒)		E……………………………								0.1～1Kpa｛10～100mmH2O｝
接液部分材質			S…………………………							[本體]         [膜盒]          [排氣 螺釘] SCS14A         SUS316L             SUS316
管道連接				0……………………… 1……………………… 2……………………… 3……………………… 4……………………… 5………………………						無過程接頭(容室法蘭上Rcl/4內螺紋) 帶Rcl/4內螺紋的過程連接頭 帶Rcl/2內螺紋的過程連接頭 帶1/4NPT內螺紋過程接頭 帶1/2NPT內螺紋過程接頭 無過程接頭(容室法蘭上1/4NPT內螺紋)
螺栓、螺母材質					A…………………… B…………………… C……………………					[最大工作壓力] SCM435          50Kpa｛0.5kgf/cm3｝ SUS630          50Kpa｛0.5kgf/cm3｝ SUH660          50Kpa｛0.5kgf/cm3｝
安裝方式						-2………………… -3………………… -6………………… -7………………… -8………………… -9…………………				垂直安裝，右面高壓，過程接頭在上 垂直安裝，右面高壓，過程接頭在下 垂直安裝，左面高壓，過程接頭在上 垂直安裝，左面高壓，過程接頭在下 水平安裝，右面高壓 水平安裝，左面高壓
電氣接口							0 ……………… 2 ……………… 3 ……………… 4 ……………… 5 ……………… 7 ……………… 8 ……………… 9 ………………			G1/2內螺紋，1處接線口 1/2NPT內螺紋，2處接線口 Pg13.5內螺紋，2處接線口 M20內螺紋，2處接線口 G1/2內螺紋，2處接線口帶一個盲塞 1/2NPT內螺紋，帶兩個電氣接口，一個盲塞 Pg13.5內螺紋，帶兩個電氣接口，一個盲塞 M20內螺紋，帶兩個電氣接口，一個盲塞
顯示表頭								D……………… E……………… F………………		數字表頭 帶設定按鈕的數字表頭 (無表頭)
2-inch管安裝支架									A…………… B…………… C…………… D…………… N……………	SECC         平托架 SUS304       平托架 SECC         L型托架 SUS304       L型托架 無安裝支架
附加選型代碼										/□ 選型規格
例：ECA120A-DES5A-92NN/□
