概要

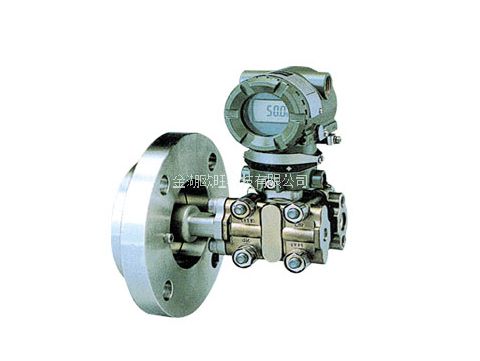

       ECA210A和ECA220A法蘭安裝式差壓變送器用于測量液體、氣體和蒸汽壓力，并將其轉變成4～20mADC的電流信號輸出。ECA210A和ECA220也可HART275手操器互通訊，通過它們進行設定、監控等。

功能規格
輸出
2線制,4～20mA DC輸出,數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓
10.5～42V DC(工作狀態)
16.4～42V DC(數字通訊)
16.4～30V DC(本安型)
負載(輸出信號代碼為D和E時)
0～1335Ω工作狀態
250～600Ω數字通訊
HART
通訊距離
用多芯雙絞線時可通訊距最大可達2km，通訊距離因電纜類型而異。
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2～64秒范圍可調環境溫度
-40～85℃(-40～248°F)
-30～80℃(-22～176°F)[帶LCD表頭]
接液溫度
-40～120℃(-40～248°F)

性能規格
調量程的參考精度
(包括從零點開始的線性、滯后性和重復性)
±0.1%
穩定性
±0.1%量程上限/12個月

型號和規格代碼表

型號	規格代碼	說                明	參考價	備注
ECA210A		法蘭安裝式差壓變送器(平膜片型)
輸送信號	E D	4～20mA，HART協議數字通訊 4～20mA
測量量程 (膜盒)	M H	1～100Kpa     5～500Kpa
高壓側 (法蘭側) 接液部分材質	S H T	膜盒                     其它    SUS316              SUS316L 哈氏合金C-276       哈氏合金C        鉭
法蘭規格	J1 J2 A1 A2 P1 P2 D2 D4 G2 G4	JIS10K JIS20K ANSI 150 ANSI 300 JPI 150 JPI 300 DIN PN10/16 DIN PN25/40 GB PN10/16(GB9115.9-88) GB PN10/16(GB9115.9-88)
法蘭尺寸/材質	A B C D E F	2-inch(50mm,DN50)/S25C 2-inch(50mm,DN50)/SUS304 2-inch(50mm,DN50)/SUS316 3-inch(80mm,DN80)/S25C 3-inch(80mm,DN80)/SUS304 3-inch(80mm,DN80)/SUS316
低壓側管道連接	0 1 2	帶M20×1.5過程接頭 帶½NPT內螺紋過程接頭，2處接線口 無過程接頭(容式法蘭上¼NPT內螺紋)
法蘭螺栓材質	A B C	SCM435 SUS630 SUH660
安裝	9	水平配管連接，左邊高壓
電氣接口	5	G½內螺，2處接線口帶盲塞
顯示表頭	D E N	數字表頭 帶設定按鈕的數字表頭 (無表頭)
附加選型代碼		/附加規格
防爆方式	d	隔爆型BT4
	i	本安型CT6

法蘭尺寸：3inch(80mm，DN80)

法蘭公稱通徑與規格	ØD	ØC	Øg	Ød	t	螺栓孔
						數量	直徑
JIS 10K	185(7.28)	150(5.91)	130(5.12)	90(3.54)	18(0.71)	8	19(0.75)
JIS 20K	200(7.87)	160(6.30)	130(5.12)	90(3.54)
